主要設備Facility

共晶はんだ用設備

静止型自動半田付け装置／日本電熱計器株式会社製
(自動スプレーフラックサー搭載)

最大600mm X 480mmの特大基板もはんだ付け可能です。

当社特注機。
大型基板のはんだ付けにも対応いたします。

噴流型自動半田付け装置／日本電熱計器株式会社製
噴流式はんだ槽(基板幅：最大３３０mm)

鉛フリー専用設備

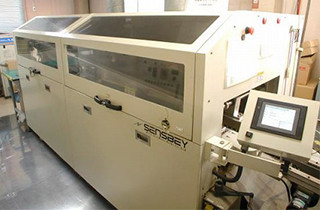

噴流型自動半田付け装置ＬＧ350ＮＰＸ-2／日本電熱計器株式会社製

チェーン式コンベア、自動スプレーフラックサーと接続しております。
少量多品種から量産まで対応いたします。
(基板幅：最大３３０mm)

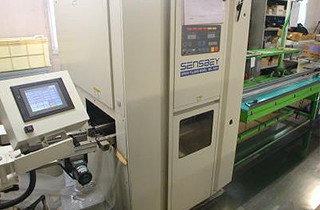

自動スプレーフラックサーＭＸＬ-350Ｖ

自動挿入用設備(協力会社)

設備名 メーカー 型式 適応PK□(mm) 適応PK厚(mm) 能力 台数
自動印刷機 ミナミ工学(株) MK-880SVL 510x450
(特注)		 0.4～2.5
  1. ビジョンカメラ認識　認識精度　約±0.025mm
  2. 対応メタルマスク
    L版(750x650)mm, M版(650x550)mm
  3. リードピッチ　0.3mm対応
  4. メタルマスク合わせ：センター出し
  5. 全自動クリーニングシステム
 1
半自動印刷機 ミナミ工学(株) MK-410SA 440x390 0.4～2.5
  1. 対応メタルマスク　M版(650x550)mm
 1
手動印刷機 ミタニマイクロニクス(株) MEC-2400 - -
  1. 枠サイズ320x320
  2. 印刷エリア170x170
 1
ディスペンサ ヤマハ発動機(株) YV64D(L) 485x430
(特注)		 0.4～3.0
  1. 塗布精度　約±0.1mm
  2. ヘッド数　2
  3. ノズル　Φ0.5 : 1ヶ、Φ1.5 : 1ヶ
  4. シリンジ　イワシタ　30mm
 1
マウンタ ヤマハ発動機(株) YG100B
(s-ATS付)		 460x440 0.4～3.0
  1. 認識方式　反射ビジョン認識
  2. ヘッド数　8
  3. 搭載精度　±0.03mm、装着タクト0.15S
  4. 部品実装間隔R1005_0.25mm以上、R1608_0.5mm以上
  5. 対応部品　CHIP0402～□45mm、ロングコネクター(100x45)mm、リードピッチ0.4mm、高さ15mm以下
  6. 部品品種数　68品種(8mmテープフィーダー換算)
  7. トレー品種数　30品種・30枚
 1
マウンタ ヤマハ発動機(株) YVL88II
(YTF100A付)		 485x430
(特注)		 0.4～3.0
  1. 認識方式　レーザー・透過・反射ビジョン認識
  2. ヘッド数　2
  3. CHIP　搭載精度±0.08mm、装着タクト0.45S
  4. QFP　搭載精度±0.04mm、装着タクト1.5S
  5. 部品実装間隔R1005_0.4mm以上、R1608_0.5mm以上
  6. 対応部品　CHIP1005～□54、リードピッチ0.4mm、高さ15mm以下
  7. 部品品種数　79品種(8mmテープフィーダー換算)
  8. トレー品種数　20品種・40枚
 1
マウンタ ヤマハ発動機(株) YV100Xg 460x440 0.4～3.0
  1. 認識方式　マルチビジョン認識
  2. CHIP　搭載精度±0.05mm、装着タクト0.18S
  3. QFP　搭載精度±0.05mm、装着タクト1.7S
  4. ヘッド数　8(内4FNCヘッドノズル3)
  5. 部品実装間隔R1005_0.25mm以上、R1608_0.5mm以上(inq)
  6. 対応部品　CHIP0603～□31、リードピッチ0.5mm、高さ15mm以下
  7. 部品品種数　80品種(8mmテープフィーダー換算)
 1
マウンタ ヤマハ発動機(株) YV88X
(ATS20付)		 460x250 0.4～3.0
  1. 認識方式　マルチビジョン認識
  2. ヘッド数　2(内4FNCヘッドノズル6)
  3. CHIP　搭載精度±0.1mm、装着タクト0.55S
  4. QFP　搭載精度±0.04mm、装着タクト0.9S
  5. 部品実装間隔R1005_0.25mm以上、R1608_0.5mm以上(inq)
  6. 対応部品　CHIP0603～□54、ロングコネクター(100×32)mm、リードピッチ0.4mm、高さ15mm以下
  7. 部品品種数　67品種(8mmテープフィーダー換算)
 1
マウンタ ヤマハ発動機(株) YV100X 460x250 0.4～3.0
  1. 認識方式　マルチビジョン認識
  2. ヘッド数　8(内4FNCヘッドノズル3)
  3. CHIP　搭載精度±0.1mm、装着タクト0.2S
  4. QFP　搭載精度±0.08mm、装着タクト1.7S
  5. 部品実装間隔R1005_0.4mm以上、R1608_0.5mm以上(inq)
  6. 対応部品　CHIP0603～□32、リードピッチ0.5mm、高さ15mm以下
  7. 部品品種数　100品種(8mmテープフィーダー換算)
 1
テープフィーダー ヤマハ発動機(株) - - -
種類 本数 種類 本数 種類 本数
0402_8mm 2 12mm 40 32mm粘着 3
0603_8mm 15 16mm 31 44mm 1
1005_8mm 73 24mm 17 56mm 1
8mm 324 32mm 1 スティック 6
434
リフロー 古河電工(株)(オリオン電気(株)製冷却チラー付) XNK1045PTRK(S750F-V付) 510x460 0.5～5.0
  1. 対流併用遠赤外線加熱方法
  2. 上部ゾーン：加熱1～10、冷却11～12
  3. 下部ゾーン：加熱2～10、冷却11
  4. 12ゾーンのみ強制冷却システム(水冷式)
  5. ソリ防止機構付
  6. 冷水循環強制冷却システム
 1
ローダー/アンローダー (株)ナガオカ製作所 NL0009L-7 510x460 0.8～2.0
  1. マガジンラック　Lサイズ(530x470)mm：4台
  2. マガジンラック　Mサイズ(350x250)mm：15台
 2
PSA クラレケミカル(株) RK-22 - -
  1. PSA方式窒素ガス分離装置
  2. 窒素発生量99.99％：30Nm3/Hr
  3. 酸素濃度制御範囲100～3000ppm及び大気
 1
スプレーフラクサー 山本技研(株) SYC-41up 450x375 0.4～3.0
  1. 単ノズルスプレー方式
 1
半田DIP 日本電熱計器(株) UDS-500P 600x500 0.5～3.0
  1. 半田量280Kg
 1
半田DIP 横田機械株式会社 YSM-8056D 500x500 0.5～3.0
  1. 半田量170Kg
 1
BGAリワークセンター メイショウ(株) MS9000SAN 400x500 0.3～3.5
  1. □3～50mm　LGA、QFN、CSP、BGA、QFP等
 1
BGAリボール装置 メイショウ(株) リボコンRBC-1(V1.5) - -
  1. □3～50mm　LGA、QFN、CSP、BGA等
  2. パンブ部ピッチ　0.3～1.27mm
 1
リワークセンター ソルダーサービス(株) MK-710B - -
  1. 噴流方式
  2. ノズル13種
  3. 共晶用1台、Pbフリー用1台(窒化処理タイプSUS316)
 2
SMDセンター 白光(株) HAKKO850 - -
  1. 強制熱風方式
  2. ノズル11種
 1
検査装置 マランツエレクトロニクス(株) 22XFw-450 450x370 0.5～5.0
  1. パターンマッチ方式
  2. 部品相違・ズレ・半田ショート・未半田検査可
 1
検査装置 マランツエレクトロニクス(株) 22XDL-460 460x400(特注) 0.5～5.0
  1. パターンマッチ方式
  2. 部品相違・ズレ・半田ショート・未半田検査可
 1
X線検査装置 ソフテックス(株) SHR-100 500x500(資料台有効サイズ300x450) -
  1. X線発生装置　管電圧100kV、管電流0.1mA、線出力10W
  2. 焦点寸法5μm
  3. CMOSセンサー　フラットパネルディテクター
  4. 解像度　1032x688pixl
  5. 傾斜角度60度
  6. 計測機能(面積・距離・ピッチ・ボイド・BGA・曲率・層ズレ等)
 1
実体顕微鏡 MEIJI(株) EMZ - -
  1. 10x4.5倍
 8
洗浄器 - - 500x500 -
  1. ローラ式手動洗浄機
 2
コネクタ圧入機 弊社製作品 - - -
  1. ハンドプレスフィットタイプ　コネクター手動圧入機
 2
フォーミング機 天竜精機(株) TIF-100 - -   1
自動ストリッパー HOZAN TWISTRIPPER/P-97 - -   1
自動チューブカッター フジエースカッター SC-110 - -   1
チューブマーカー MAX LM-320TX - -
  1. 丸チューブ　LM-TU332(内径Φ3.2)、-TU336(Φ3.6)、-TU342(Φ4.2)、-TU352(Φ5.2)
  2. インクリボン　LM-IR330B
 1
恒温槽 エスペック(株) PH-201 - -
  1. 強制熱風循環・換気方式
  2. (600x600x600)mm　(216ℓ)
  3. 設定温度　(外気温度+20)～300℃
 1

自動挿入用設備

設備名 メーカー 型式 台数
NC作成機 パナソニック(株) NK 1
Pana PACKS/CAM パナソニック(株) NM-NC00A 1

電子部品自動挿入ライン

設備名 メーカー 型式 台数
アキシャル部品挿入機 パナソニック(株) AV 1
ラジアル部品挿入機 パナソニック(株) RH-6LL 1
ラジアル部品挿入機 パナソニック(株) RH-6B 1
